3234 - mandrin à pince er bt50 type adb g2.5 avec arrosage

HAIMER®

DESCRIPTIF PRODUIT

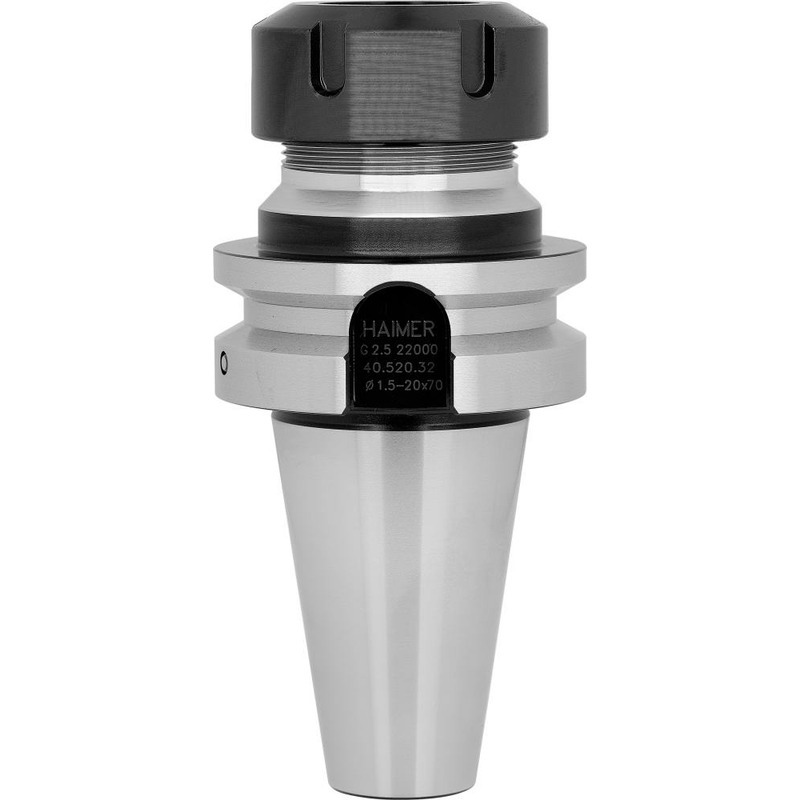

Mandrin à pinces type ER, BT 50

Modèle : équilibrage précis. En acier de cémentation allié, résistance à la traction du noyau d'env. 950 N/mm² et profondeur minimale de trempe de 0,5 mm. Toutes les surfaces fonctionnelles traitées avec précision et qualité garantie grâce au double contrôle à 100 %.

Tolérance de cône : AT3
Trempé : 60 -2 HRC

Livraison : mandrin à pinces avec écrou de serrage (équilibré, avec revêtement anti-friction permettant une force de serrage plus élevée).

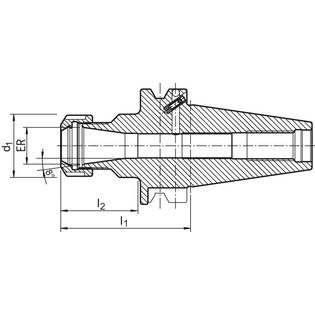

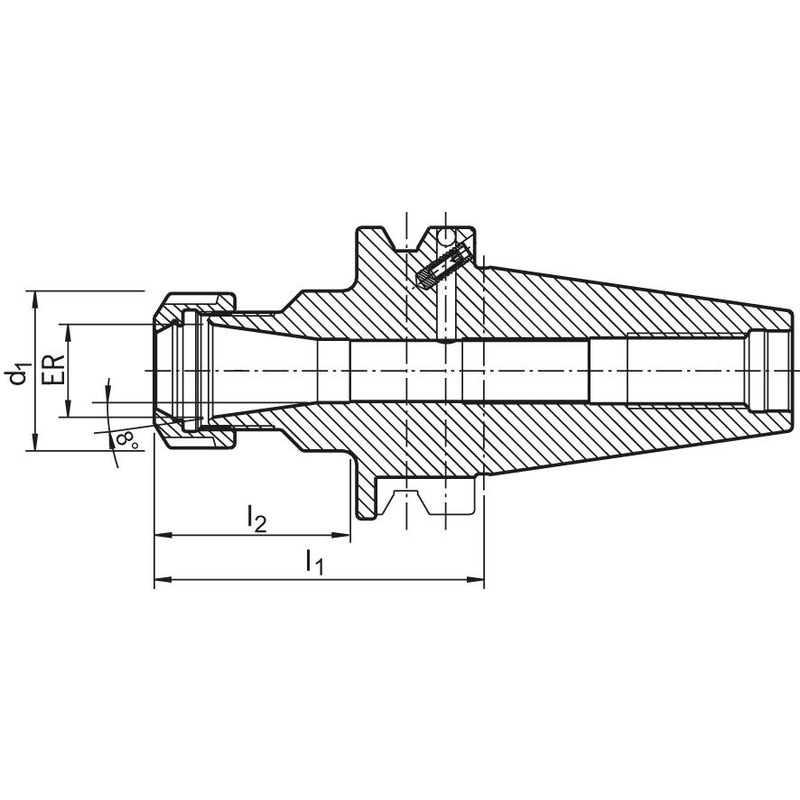

Remarque : la cote I2 donne la profondeur d'enfoncement maximale des outils.

Catalogue Format

picto_f_3234 - mandrin à pince er bt50 type adb g2.5 avec arrosage

picto_f_3234 - mandrin à pince er bt50 type adb g2.5 avec arrosage

picto_f_3234 - mandrin à pince er bt50 type adb g2.5 avec arrosage

picto_f_3234 - mandrin à pince er bt50 type adb g2.5 avec arrosage

picto_f_3234 - mandrin à pince er bt50 type adb g2.5 avec arrosage

picto_f_3234 - mandrin à pince er bt50 type adb g2.5 avec arrosage

pour le montage d'outils à queue cylindrique dans les pinces de serrage conformes à la norme ISO (anciennement DIN 6499).
* percé

Refina tu búsqueda seleccionando las características deseadas en la tabla

Filtros activos :
Référence

Plage de serrage (mm)

BT

Pince de serrage

d1 (mm)

l1 (mm)

l2 (mm)

Référence : 6332345160
Plage de serrage (mm) : 0,5–10
BT : 50
Pince de serrage : ER16
d1 (mm) : 28
l1 (mm) : 70
l2 (mm) : *
Référence : 6332345161
Plage de serrage (mm) : 0,5–10
BT : 50
Pince de serrage : ER16
d1 (mm) : 28
l1 (mm) : 100
l2 (mm) : *
Référence : 6332345162
Plage de serrage (mm) : 0,5–10
BT : 50
Pince de serrage : ER16
d1 (mm) : 28
l1 (mm) : 160
l2 (mm) : *
Référence : 6332345250
Plage de serrage (mm) : 1–16
BT : 50
Pince de serrage : ER25
d1 (mm) : 42
l1 (mm) : 70
l2 (mm) : 57
Référence : 6332345251
Plage de serrage (mm) : 1–16
BT : 50
Pince de serrage : ER25
d1 (mm) : 42
l1 (mm) : 100
l2 (mm) : 57
Référence : 6332345252
Plage de serrage (mm) : 1–16
BT : 50
Pince de serrage : ER25
d1 (mm) : 42
l1 (mm) : 160
l2 (mm) : 57
Référence : 6332345320
Plage de serrage (mm) : 1,5–20
BT : 50
Pince de serrage : ER32
d1 (mm) : 50
l1 (mm) : 70
l2 (mm) : 64
Référence : 6332345321
Plage de serrage (mm) : 1,5–20
BT : 50
Pince de serrage : ER32
d1 (mm) : 50
l1 (mm) : 100
l2 (mm) : 64
Référence : 6332345322
Plage de serrage (mm) : 1,5–20
BT : 50
Pince de serrage : ER32
d1 (mm) : 50
l1 (mm) : 160
l2 (mm) : 64
Référence : 6332345400
Plage de serrage (mm) : 2,5–26
BT : 50
Pince de serrage : ER40
d1 (mm) : 63
l1 (mm) : 80
l2 (mm) : 73
Référence : 6332345401
Plage de serrage (mm) : 2,5–26
BT : 50
Pince de serrage : ER40
d1 (mm) : 63
l1 (mm) : 100
l2 (mm) : 73
Référence : 6332345402
Plage de serrage (mm) : 2,5–26
BT : 50
Pince de serrage : ER40
d1 (mm) : 63
l1 (mm) : 160
l2 (mm) : 73
